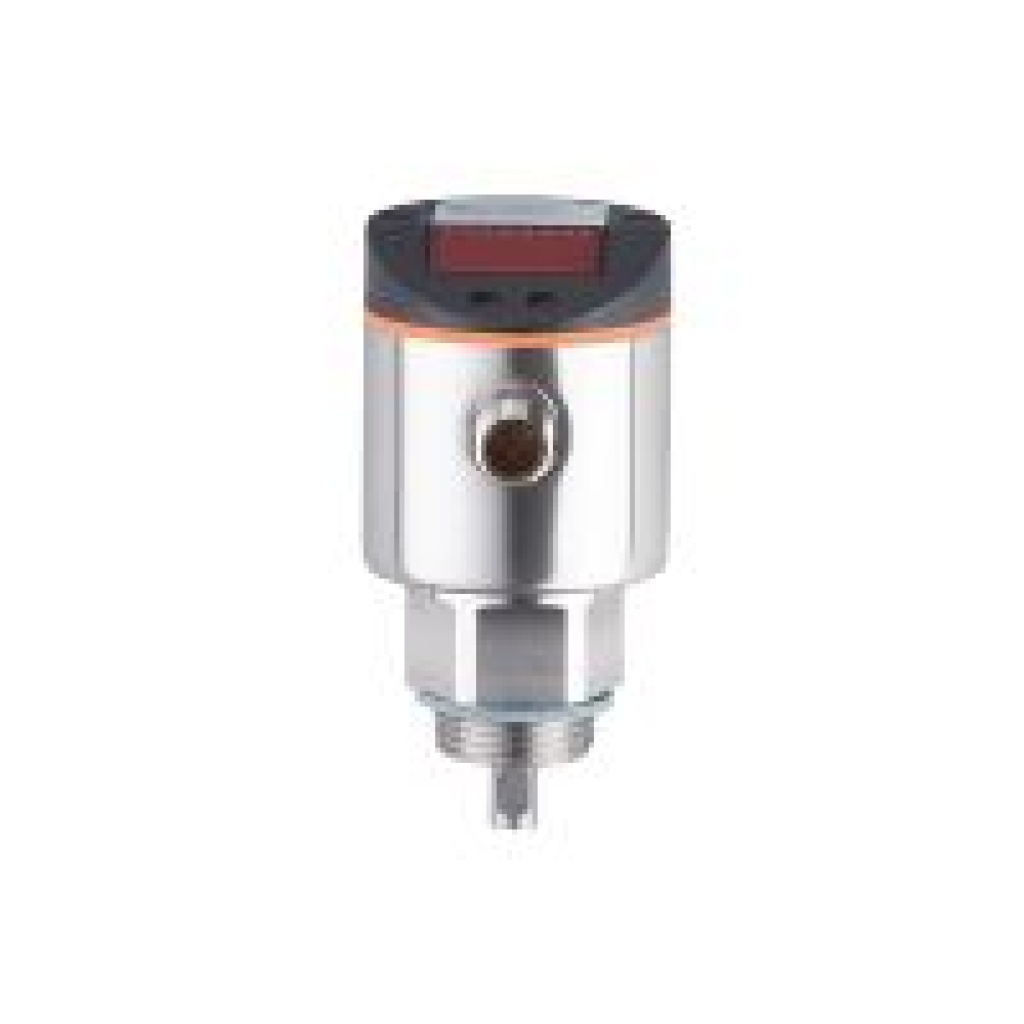

| Ürün özellikleri |
|---|
| Giriş ve çıkış sayısı | Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Prob uzunluğu L [mm] | 100...1600 |
| Proses bağlantısı | G 3/4 dış dişli |
| Uygulama |
|---|
| Sistem | Altın kaplamalı kontaklar |
| Ortam | Sıvılar |
| Ortam dielektrik kat sayısı | ≥ 1,8; (dielektrik katsayısı 1.8...5 olan ortamlarda çalıştırmak için (örn. yağlar) bir koaksiyel boru gereklidir) |
| Tavsiye edilen akışkanlar | Su; su bazlı ortamlar; Yağ; yağ bazlı ortam |
| Kullanılamaz | Kullanma talimatları "Fonksiyon ve özellikler" bölümüne bakınız. |
| Proses sıcaklığı [°C] | -25...80; (90 < 1 h ; notlar bölümüne bakınız) |
| Dayanma basıncı [bar] | 16 |
| Vakum dayanımı [mbar] | -1000 |
| MAWP (CRN ye uygun uygulamalar için) [bar] | 16 |
| Elektriksel özellikleri |
|---|
| Çalışma gerilimi [V] | 18...30 DC |
| Akım tüketimi [mA] | < 30 |
| Koruma sınıfı | III |
| Ters polarite koruması | evet |
| Açılışta gecikme süresi [s] | < 3 |
| Ölçme ilkesi | Mikrodalga radar |
| Girişler / Çıkışlar |
|---|
| Giriş ve çıkış sayısı | Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Çıkışlar |
|---|
| Toplam çıkış sayısı | 2 |
| Çıkış sinyali | anahtarlama sinyali; analog sinyal; IO-Link |
| Elektriksel yapı | PNP |
| Dijital çıktıların sayısı | 1 |
| Çıkış fonksiyonu | Normalde açık / kapalı; (parametrelenebilir) |
| Maks. anahtarlama çıkışı gerilim düşmesi DC [V] | 2,5 |
| Yük akımı (Sürekli) DC [mA] | 200 |
| Analog çıkışların sayısı | 1 |
| Analog akım çıkışı [mA] | 4...20, ters çevrilebilir; (ölçeklendirilebilir) |
| Maks. Yük [Ω] | 500 |
| Analog voltaj çıkışı [V] | 0...10, ters çevrilebilir; (ölçeklendirilebilir) |
| Min. yük direnci [Ω] | 2000 |
| Kısa devre koruması | evet |
| Kısa devre korumasının cinsi | termal, palsli |
| Aşırı yük koruması | evet |
| Ölçüm / ayar aralığı |
|---|
| Prob uzunluğu L [mm] | 100...1600 |
| Aktif aralık A [mm] | L-40; (Yağ ve yağ temelli ortam ayarlandığında: L-60) |
| Pasif bölge I1 / I2 [mm] | 30 / 10; (Yağ ve yağ temelli ortam ayarlandığında: 30 / 30) |
| Örnekleme frekansı [Hz] | 4 |
| Ayar aralığı |
|---|
| Anahtar açma noktası SP [mm] | ≥ 15...L-30 |
| Setpoint SP ile ilgili not | | Yağ ve yağ temelli ortam ayarlandığında: 35...L-30 |
|
| Anahtar kapama noktası rP [mm] | ≥ 10...L-35 |
| Sıfırlama noktası rP ile ilgili not | | Yağ ve yağ temelli ortam ayarlandığında: 30...L-35 |
|
| Ayar adımları [mm] | 5 |
| Histerezis [mm] | > 5 |
| Doğruluk / sapma |
|---|
| Tekrarlanabilirlik [mm] | ± 5 |
| Ölçme hatası [mm] | ± 7 |
| Ofset hatası [mm] | 5 |
| Çözünürlük [mm] | 1 |
| Sıfır sinyal (gerilim) [V] | 0 |
| Sıfır sinyal (akım) [mA] | 4,0 |
| Tam sinyal (gerilim) [V] | 10 |
| Tam sinyal (akım) [mA] | 20 |
| Sıcaklık sapması / her 10 K da bir | ± 0,2 |
| Arabirimler |
|---|
| Haberleşme arayüzü | IO-Link |
| Aktarım türü | COM2 (38,4 kBaud) |
| IO-Link Revizyonu | 1.1 |
| SDCI standart | IEC 61131-9 CDV |
| Profil | Yok |
| SIO-Mod | evet |
| Gerekli ana bağlantı noktası türü | A |
| İşlem verileri analog | 1 |
| İşlem verileri ikilik sistem (binary) | 1 |
| Min. işlem döngü süresi [ms] | 2,3 |
| Desteklenen DeviceIDler | | Çalışma şekli | DeviceID | | Varsayılan | 344 |
|
| Çalışma Koşulları |
|---|
| Çalışma sıcaklığı [°C] | -25...60 |
| Depolama sıcaklığı [°C] | -40...80 |
| Koruma | IP 67 |
| Testler / Onaylar |
|---|
| EMC | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | kapalı metal bir tankta | | DIN EN 61000-6-4 | plastik veya açık metal tanklarda |
|
| Şok dayanımı | | DIN EN 60068-2-27 | 50 g (11 ms) / 25 g (6 ms) 0,5 m referans çubuğu ile |
|
| Titreşim dayanımı | | DIN EN 60068-2-6 | 5 g (10...2000 Hz) / 1 g (5...200 Hz) 0,5 m referans çubuğu ile |
|
| MTTF [yıl] | 196 |
| UL onayı | | UL onay numarası | H006 | | Dosya numarası UL | E174191 |
|
| Mekanik özellikleri |
|---|
| Ağırlık [g] | 378,4 |
| Malzemeler | paslanmaz çelik (1.4301 / 304); paslanmaz çelik (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V |
| Malzeme (ıslak parçalar) | paslanmaz çelik (1.4305 / 303); sonda bağlantısı: paslanmaz çelik (1.4435 / 316L); PTFE; FKM; Conta: NBR güçlendirilmiş fiber |
| Proses bağlantısı | G 3/4 dış dişli |
| Gösterge / Kontroller |
|---|
| Gösterge | | Gösterge ünitesi | 3 x LED, yeşil | | Anahtarlama durumu | 1 x LED, sarı | | Seviye | sayısal gösterge, 4-haneli | | Parametre ayarı | sayısal gösterge, 4-haneli |
|
| Açıklamalar |
|---|
| Notlar | Lütfen "Karşıdan yüklemeler" kısmındaki teknik nota bakınız!; yüksek proses sıcaklıkları için proses bağlantısındaki sıcaklık belirleyicidir. gerçek madde sıcaklığı daha yüksek olabilir. |
| Paket miktarı | 1 adet |
| Elektriksel bağlantı |
|---|
| Bağlantı | Soketli: 1 x M12; kodlama: A; Kontaklar: altın kaplamalı |
| şemalar ve grafikler |
|---|
|
| Aktif çubuk aralığının sınırlarındaki ölçüm sapması (D) |
|---|
|
|---|
