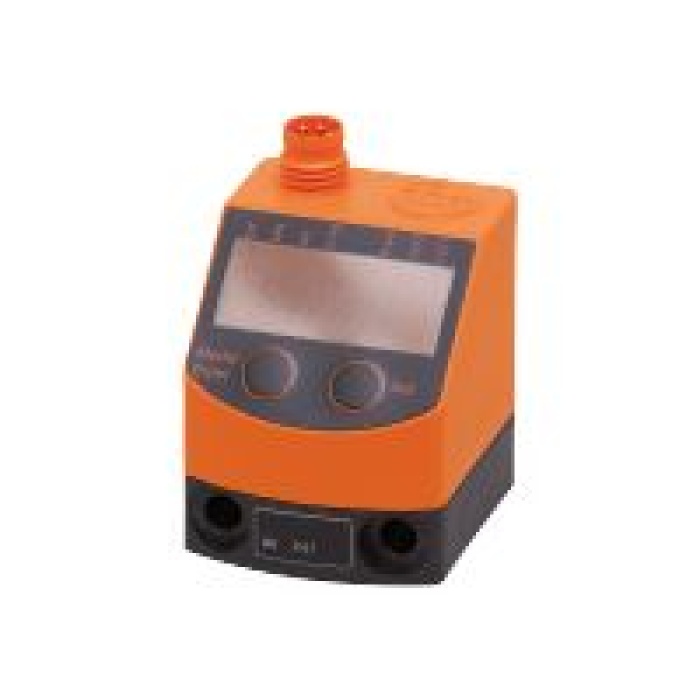

| Ürün özellikleri |
|---|
| Giriş ve çıkış sayısı | Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Ölçme aralığı | | -1...10 bar | -15...145 psi | -30...296 inHg | -100...1000 kPa |
|
| Proses bağlantısı | dişli bağlantı G 1/8 İç diş İç diş:M5 |
| Uygulama |
|---|
| Sistem | Altın kaplamalı kontaklar |
| Uygulama | endüstriyel uygulamalar için |
| Şartlı kullanım için uygundur | istek üzerine diğer ortamlar |
| Ortam sıcaklığı [°C] | 0...60 |
| Patlama basıncı | | 30 bar | 435 psi | 886 inHg | 3000 kPa |
|
| Min. patlama basıncı üzerinde notlar | | ikinci bir basınç bağlantısında maks. aşırı basınç: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa |
|
| Dayanma basıncı | | 20 bar | 290 psi | 591 inHg | 2000 kPa |
|
| Vakum dayanımı [mbar] | -1000 |
| Basınç tipi | bağıl basınç; Fark basıncı; vakum |
| Elektriksel özellikleri |
|---|
| Çalışma gerilimi [V] | 18...32 DC; (SELV/PELV de) |
| Akım tüketimi [mA] | < 50 |
| Min. İzolasyon direnci [MΩ] | 100; (500 V DC) |
| Koruma sınıfı | III |
| Ters polarite koruması | evet |
| Aşırı gerilim koruması | evet; (< 40 V) |
| Açılışta gecikme süresi [s] | 0,5 |
| Dahili hata izleme (Watchdog) | evet |
| Girişler / Çıkışlar |
|---|
| Giriş ve çıkış sayısı | Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Çıkışlar |
|---|
| Toplam çıkış sayısı | 2 |
| Çıkış sinyali | anahtarlama sinyali; analog sinyal; IO-Link; (yapılandırılabilir) |
| Elektriksel yapı | PNP |
| Dijital çıktıların sayısı | 1 |
| Çıkış fonksiyonu | Normalde açık / kapalı; (parametrelenebilir) |
| Maks. anahtarlama çıkışı gerilim düşmesi DC [V] | 2 |
| Yük akımı (Sürekli) DC [mA] | 100 |
| Anahtarlama frekansı DC [Hz] | < 100 |
| Analog çıkışların sayısı | 1 |
| Analog akım çıkışı [mA] | 4...20 |
| Maks. Yük [Ω] | 500 |
| Kısa devre koruması | evet |
| Kısa devre korumasının cinsi | çıkış tarama |
| Ölçüm / ayar aralığı |
|---|
| Ölçme aralığı | | -1...10 bar | -15...145 psi | -30...296 inHg | -100...1000 kPa |
|
| Anahtar açma noktası SP | | -0,9...10 bar | -13...145 psi | -26...296 inHg | -90...1000 kPa |
|
| Anahtar kapama noktası rP | | -0,95...9,95 bar | -14...144 psi | -28...294 inHg | -95...995 kPa |
|
| Ayar adımları | |
| Doğruluk / sapma |
|---|
| Anahtarlama noktasının doğruluğu [aralığın % si] | < ± 0,5 |
| Tekrarlanabilirlik [aralığın % si] | < ± 0,1; (sıcaklık dalgalanmaları < 10 K) |
| Karakteristik sapma [aralığın % si] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = En iyi düz çizgi (Minimum ayar); LS = limit değer ayarı) |
| Histerezis sapma [aralığın % si] | < ± 0,25 |
| Uzun zaman kararlılık [aralığın % si] | < ± 0,05; (6 ayda bir) |
| Sıcaklık katsayısı sıfır noktası [10 K başına sapma aralığının % si] | 0,2; (0...60 °C) |
| Sıcaklık katsayısı kayması [10 K başına sapma aralığının % si] | 0,2; (0...60 °C) |
| Tepki süresi |
|---|
| Cevap verme zamanı [ms] | < 6 |
| Ayarlanabilir zaman gecikmesi dS, dr [s] | 0; 0,002...5 |
| Analog çıkış anlık cevap zamanı [ms] | 6 |
| Yazılım / Programlama |
|---|
| Parametre ayar seçenekleri | histerezis / pencere fonksiyonu; Normalde açık / kapalı; Analog çıkış; IO-Link; anahtarlama mantığı; açmada / kapatmada gecikme; sönümleme; Gösterge ünitesi |
| Arabirimler |
|---|
| Haberleşme arayüzü | IO-Link |
| Aktarım türü | COM2 (38,4 kBaud) |
| IO-Link Revizyonu | 1.1 |
| SDCI standart | IEC 61131-9 FDIS |
| Profil | Smart Sensor: Process Data Variable; Device Identification |
| SIO-Mod | evet |
| Gerekli ana bağlantı noktası türü | A |
| İşlem verileri analog | 1 |
| İşlem verileri ikilik sistem (binary) | 2 |
| Min. işlem döngü süresi [ms] | 2,3 |
| Desteklenen DeviceIDler | | Çalışma şekli | DeviceID | | Varsayılan | 367 |
|
| Çalışma Koşulları |
|---|
| Çalışma sıcaklığı [°C] | 0...70 |
| Depolama sıcaklığı [°C] | -25...85 |
| Koruma | IP 65 |
| Testler / Onaylar |
|---|
| EMC | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Şok dayanımı | | DIN EN 60068-2-27 | 50 g (11 ms) |
|
| Titreşim dayanımı | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [yıl] | 437 |
| Basınçlı ekipman direktifi | Güvenilir Mühendislik Uygulamaları; grup 2 akışkanlar için kullanılabilir; istek üzerine grup 1 sıvılar |
| Mekanik özellikleri |
|---|
| Ağırlık [g] | 87 |
| Malzemeler | PBT; FKM; Polyester |
| Malzeme (ıslak parçalar) | Pirinç; FKM; Silisyum; PBT |
| Min. basınç dalgalanması | 50 Milyon |
| Proses bağlantısı | dişli bağlantı G 1/8 İç diş İç diş:M5 |
| Gösterge / Kontroller |
|---|
| Gösterge | | Gösterge ünitesi | 4 x LED, yeşil | | Anahtarlama durumu | 1 x LED, sarı | | Fonksiyon göstergesi | sayısal gösterge, 4-haneli | | Ölçülmüş değerler | sayısal gösterge, 4-haneli |
|
| Gösterge ünitesi | bar; kPa; psi; inHg |
| Açıklamalar |
|---|
| Paket miktarı | 1 adet |
| Elektriksel bağlantı |
|---|
| Bağlantı | Soketli: 1 x M8; kodlama: A; Kontaklar: altın kaplamalı |
